Hier die Einzelpläne:

allgemein:

Rot eingefärbt bedeutet: Hier soll etwas entfernt werden.

Gelb eingefärbt bedeutet: Hier soll etwas ergänzt werden.

Alle Maße in mm.

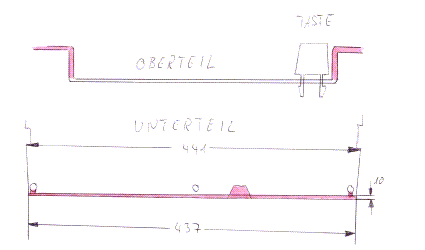

1) Sägeplan Tastatur:

zuerst eine Darstellung, wie der >Wannenrand< der Tastatur entfernt werden muß, dabei ist es hilfreich, all diejenigen Tasten zu entfern, welche am Rand angebracht sind.

Anschließend eine Aufsicht auf den Tastaturboden, auch hier müssen die Ränder entfernt werden sowie alle Erhöhungen auf der Unterseite.

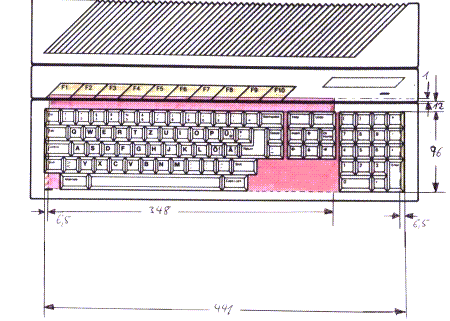

2) Sägeplan Gehäuse (Tastaturfeld)


(Das große rote Teil, welches dem Tastaturfeld entnommen wird, kommt später auf den Ausschnitt der Computerunterseite, wo sich normalerweise der Anschluß für Maus und Joystick befanden. Zukünftig kann sich die Tastatur sowohl dort wie auch an der Kante des CD-Laufwerkes abstützen.)

Desweiteren sind zu entfernen: Alle Versteifungsstege, welche der Tastatur im Wege sind sowie die Dioden und Sondertasten (Sleep/Wake-Up) der Tastatur.

Ergänzt werden muß der F-Tastenbereich (hier eignet sich eine sogenannte Sockelleiste vom Baumarkt, ( in diesem Fall: Praktiker) mit den Maßen 5x23mm, Länge 90 cm. in der Fotogalerie ist auf dem Bild Nr. 2 eine daraus zurechtgesägte Ergänzung dargestellt. ansonsten bilden die Reste dieser Socklelleiste noch weitere gute Dienste, so zum Beispiel bei der Ergänzung des Tastaturfeldes sowie Fixierung desselben. Das Erbebniss sollte in etwas wie folgt aussehen!.
