Phase 1: Grundlegende Überlegungen:

Das größte Problem hierbei wohl eindeutig das Problem der Tastatur: bisher ist mir kein Weg bekannt, wie man eine Atari-Tastatur weiter verwenden kann. Also muß man sich überlegen, wie man eine PC-Tastatur in das Gehäuse integrieren kann. PC-Tastaturen gibt zum Glück in verschiedenen Varianten, wenn man nur die einigermaßen richtige findet, hat man (hoffentlich!!) den ersten Schritt bewältigt!

hier trotzdem erst Überlegungen zur Kostenfrage („Power without Price“):

Teile:

Angestrebt wird die Verwendung eines Atari-ST-Gehäuses (am besten: 2 Gehäuse besorgen, falls man sich versägt!)

Kosten:?

Bezug: Ebay

Folgende Komponenten könnten in dieses integriert werden: (Preise von Rosenmontag ->03.03.03 .-))

Mainbord (ITX-Format): VIA Epia M-Series (17 x17 cm)

Grund: dieses ist das einzige, was zusätzlich zu den anderen Komponenten passt (Wer will schon einen Computer ohne Mainbord?), zudem ist dieses hochintegriert, will heißen: Grafik und Sound sowie LAN (und USB) sind schon an Bord.

Kosten: 175,00 EUR; Preis von Alternate)

Bezug: Alternate

sowie:

DDR-RAM 200/266,

Kosten: 36 EUR (TakeMS 256) bzw. 62 EUR (OEM DIMM 512); Preise von Alternate

Bezug: Alternate oder sonstige

CD-ROM bzw. CD-Brenner,

Kosten: 24 EUR (CD-ROM);(Verschiedene); Preis von Alternate

Kosten: 64 EUR (CD-Brenner);(Phillips PCRW 4618); Preis von Alternate

Bezug: Alternate oder sonstige

Floppy (am besten von TEAC, Qualität sollte hier schon sein),

Kosten: 14 EUR, Preis von Alternate

Bezug: Alternate oder andere

Tastatur (am besten: Chicony KB 9810 oder Keysonic ACK 201, andere sind zu groß, ihre F-Tasten liegen zu weit vom Tastenblock entfernt!),

Kosten: 9 EUR

Festplatte (aus Kostengründen 3,5", besser wäre allerdings (denke ich) eine 2,5"-Notebookplatte-> sind einfach robuster und meist auch leiser),

Kosten: 74 EUR (30 GB;Maxtor Fireball 3/2F030J0);Preis: Alternate

Bezug: Alternate oder sonstige

Kosten bisher:

332/(372 EUR->Brenner), ohne Gehäuse/256 MB-Speicher angenommen

Taster (Resetknopf)

mechanische Teile wie Schrauben,

sonstige Teile wie Gussharz, Abschirm-Spray, Flüssig-Metall, Kleber und 3,5“-Blende,

sonstige Kabel, sprich Verlängerungen für ATX und Power, zweites IDE-Kabel, COM-Adapter für den zweiten (internen) COM-Port des Epia-Mainboards

Kosten: ?

Bezug: verschieden, z. B. Conrad-Electronics

ggf.:

SCSI-Controller (Adaptek), mittels Riser-Karte-44mm von rackmall.net).

Voraussetzung: ARAnyM beherscht diese Erweiterung.

Kosten: 14 EUR (Riser-Card)

Bezug: www.rackmall.net

Kosten: 42 EUR (Adaptec SCSI-Connect 2904); Preis: Alternate

Bezug: Alternate oder sonstige:

externe Teile

ATX-Netzteil (nur Superflach würde es integrierbar sein, wenn überhaupt) hier sind die Temperaturgesteuerten Modelle besser, da sie nur auf ihre eigene Temperaturentwicklung achten müssten);

externe SCSI-Einheiten, diese wollen dann ja weiterbenutzt werden.

Schema:

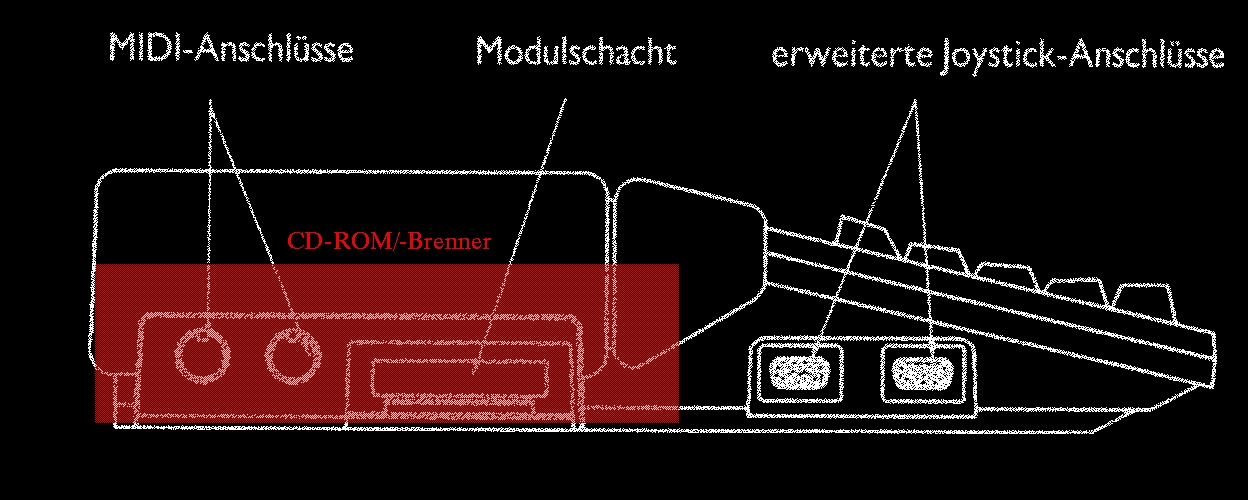

Sicht von links:

(wahrscheinlich wird die Befestigung Gehäuseober/-unterseite links außen dran glauben müssen, ich denke aber, das ich durch eine andere Befestigungsmöglichkeit Ober- und Unterseite ausreichend Stabil bekommen werde; hoffentlich kollidiert das ganze nicht mit der Tastatur)

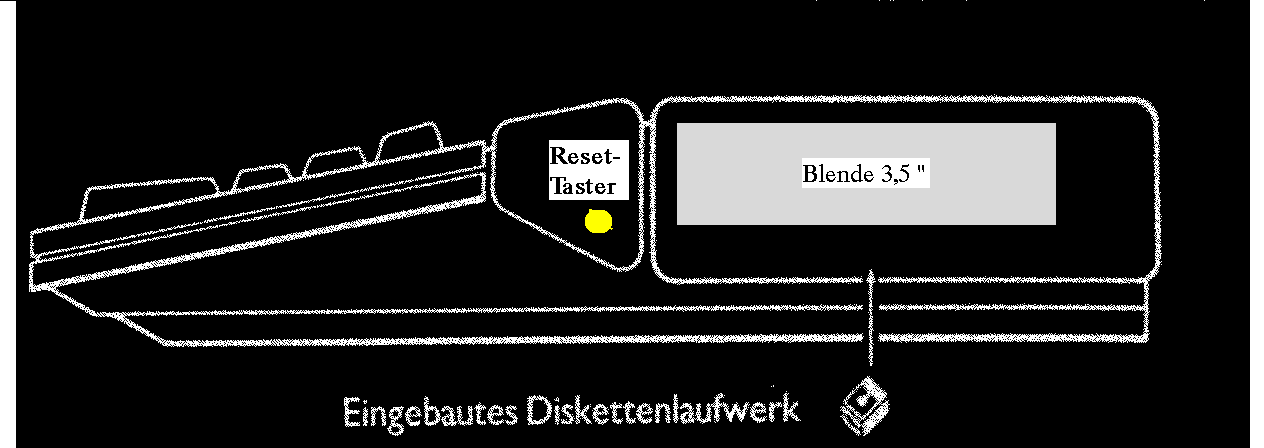

Sicht von rechts


Der Reset-Taster würde an einer ergonomisch günstigen Stelle landen! (besser wie am Original)

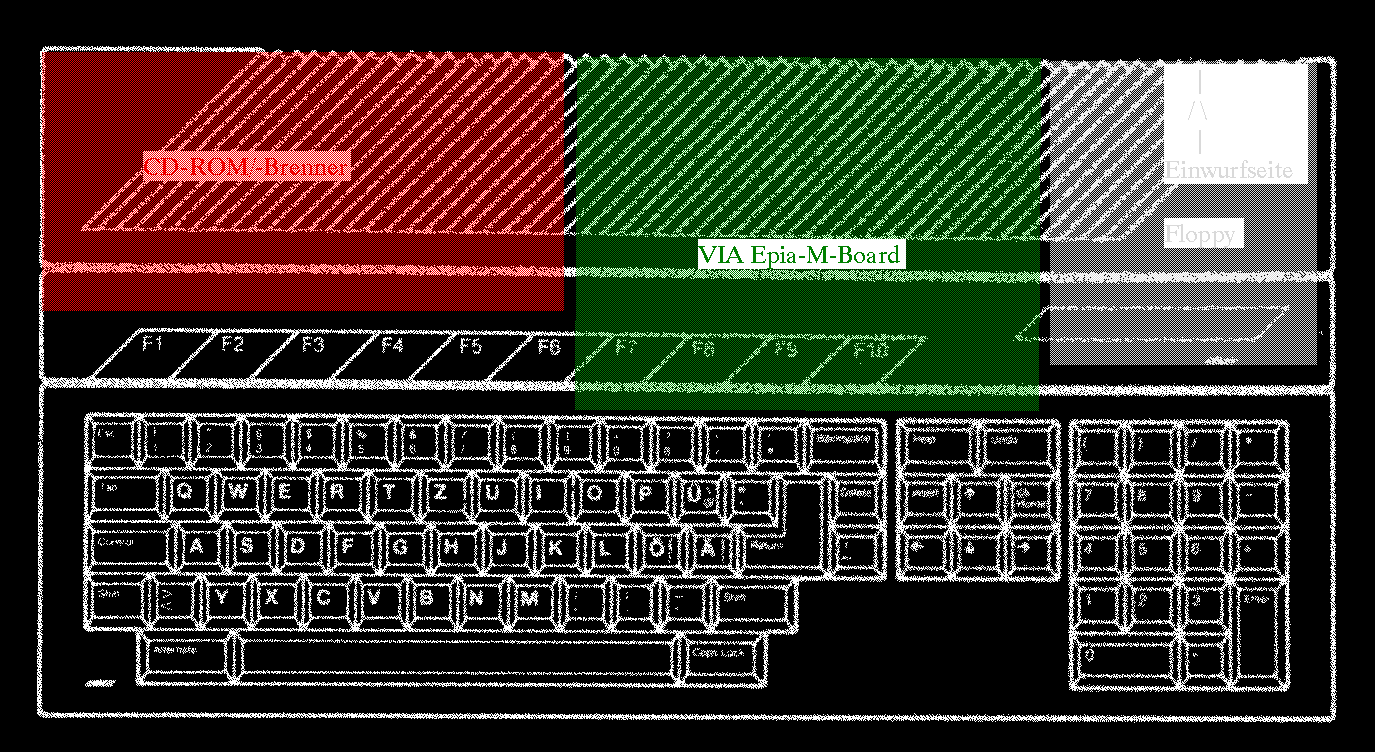

Sicht von oben


(Schräg Überdeckend: Tastatur)

Hinweis: Floppy wirft zur Rückseite aus! (Alternativ würde entweder das Floppy oder das CD-Laufwerk bis zu vier Zentimeter aus dem Gehäuse ragen; den rückseitigen Auswurf kann ich verkraften, da der ARAnyM-Rechner Disketten primär zum Zweck der Daten-Aufnahme verwenden soll)

Ein eventueller SCSI-Controler würde oberhalb des CD-ROMs/Brenners „liegen“.
